SENSOR SUHU LM35



SENSOR SUHU LM35

1.  Pendahuluan
Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan kesensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 µA hal ini berarti LM35 mempunyai kemampuan menghasilkan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurang dari 0,5 ºC pada suhu 25 ºC .

2.  Struktur Sensor LM35

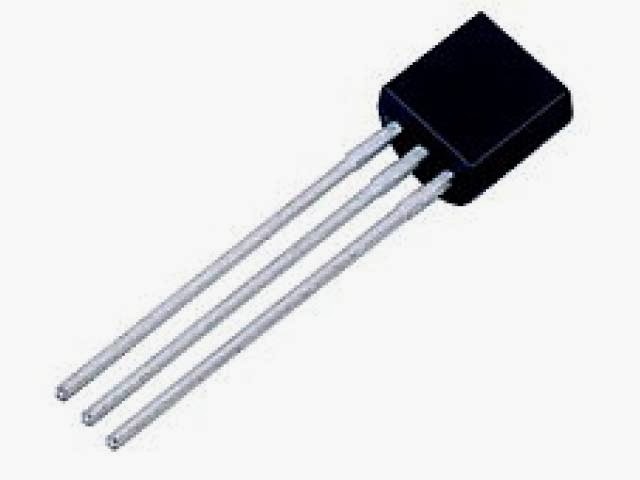

Gambar Sensor Suhu LM35

Gambar diatas menunjukan bentuk dari LM35 tampak depan dan tampak bawah. 3 pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antar 4 Volt sampai 30 Volt. Keluaran sensor ini akan naik sebesar 10 mV setiap derajad celcius sehingga diperoleh persamaan sebagai berikut :
VLM35 = Suhu* 10 mV





Gambar diatas kanan adalah gambar skematik rangkaian dasar sensor suhu LM35-DZ. Rangkaian ini sangat sedeCrhana dan praktis. Vout adalah tegangan keluaran sensor yang terskala linear terhadap suhu terukur, yakni 10 milivolt per 1 derajad celcius. Jadi jika Vout = 530mV, maka suhu terukur adalah 53 derajad Celcius.Dan jika Vout = 320mV, maka suhu terukur adalah 32 derajad Celcius. Tegangan keluaran ini bisa langsung diumpankan sebagai masukan ke rangkaian pengkondisi sinyal seperti rangkaian penguat operasional dan rangkaian filter, atau rangkaian lain seperti rangkaian pembanding tegangan dan rangkaian Analog-to-Digital Converter.
Rangkaian dasar tersebut cukup untuk sekedar bereksperimen atau untuk aplikasi yang tidak memerlukan akurasi pengukuran yang sempurna. Akan tetapi tidak untuk aplikasi yang sesungguhnya. Terbukti dari eksperimen yang telah saya lakukan, tegangan keluaran sensor belumlah stabil. Pada kondisi suhu yang relatif sama, jika tegangan suplai saya ubah-ubah (saya naikkan atau turunkan), maka Vout juga ikut berubah. Memang secara logika hal ini sepertinya benar, tapi untuk instrumentasi hal ini tidaklah diperkenankan. Dibandingkan dengan tingkat kepresisian, maka tingkat akurasi alat ukur lebih utama karena alat ukur seyogyanya dapat dijadikan patokan bagi penggunanya. Jika nilainya berubah-ubah untuk kondisi yang relatif tidak ada perubahan, maka alat ukur yang demikian ini tidak dapat digunakan.

3. Karakteristik Sensor LM35.


1.    Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
2.    Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC seperti terlihat pada gambar 2.2.
3.    Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
4.    Bekerja pada tegangan 4 sampai 30 volt.
5.    Memiliki arus rendah yaitu kurang dari 60 µA.
6.    Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
7.    Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
8.    Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.


Grafik akurasi LM35 terhadap suhu

Sensor LM35 bekerja dengan mengubah besaran suhu menjadi besaran tegangan. Tegangan ideal yang keluar dari LM35 mempunyai perbandingan 100°C setara dengan 1 volt. Sensor ini mempunyai pemanasan diri (self heating) kurang dari 0,1°C, dapat dioperasikan dengan menggunakan power supply tunggal dan dapat dihubungkan antar muka (interface) rangkaian control yang sangat mudah.
IC LM 35 sebagai sensor suhu yang teliti dan terkemas dalam bentuk Integrated Circuit (IC), dimana output tegangan keluaran sangat linear terhadap perubahan suhu. Sensor ini berfungsi sebagai pegubah dari besaran fisis suhu ke besaran tegangan yang memiliki koefisien sebesar 10 mV /°C yang berarti bahwa kenaikan suhu 1° C maka akan terjadi kenaikan tegangan sebesar 10 mV.

Gambar Rangkaian Sensor LM35
IC LM 35 ini tidak memerlukan pengkalibrasian atau penyetelan dari luar karena ketelitiannya sampai lebih kurang seperempat derajat celcius pada temperature ruang. Jangka sensor mulai dari – 55°C sampai dengan 150°C, IC LM35 penggunaannya sangat mudah, difungsikan sebagai kontrol dari indicator tampilan catu daya terbelah. IC LM 35 dapat dialiri arus 60 μ A dari supplay sehingga panas yang ditimbulkan sendiri sangat rendah kurang dari 0 ° C di dalam suhu ruangan.
Untuk mendeteksi suhu digunakan sebuah sensor suhu LM35 yang dapat dikalibrasikan langsung dalam C (celcius), LM35 ini difungsikan sebagai basic temperature sensor.
            Adapun keistimewaan dari IC LM 35 adalah :
·         Kalibrasi dalam satuan derajat celcius.
·         Lineritas +10 mV/ º C.
·         Akurasi 0,5 º C pada suhu ruang.
·         Range +2 º C – 150 º C.
·         Dioperasikan pada catu daya 4 V – 30 V.
·         Arus yang mengalir kurang dari 60 μA






Rangkaian Sensor Suhu LM35



LM35DZ adalah komponen sensor suhu berukuran kecil seperti transistor (TO-92). Komponen yang sangat mudah digunakan ini mampu mengukur suhu hingga 100 derajad Celcius. Dengan tegangan keluaran yang terskala linear dengan suhu terukur, yakni 10 milivolt per 1 derajad Celcius, maka komponen ini sangat cocok untuk digunakan sebagai teman eksperimen kita, atau bahkan untuk aplikasi-aplikasi seperti termometer ruang digital, mesin pasteurisasi, atau termometer badan digital.
LM35 dapat disuplai dengan tegangan mulai 4V-30V DC dengan arus pengurasan 60 mikroampere, memiliki tingkat efek self-heating yang rendah (0,08 derajad Celcius), dan termasuk kerabat dekat dompet kita-kita, hahaha:D
Btw, self-heating adalah efek pemanasan oleh komponen itu sendiri akibat adanya arus yang bekerja melewatinya. Untuk komponen sensor suhu, parameter ini harus dipertimbangkan dan diupakara atau di-handle dengan baik karena hal ini dapat menyebabkan kesalahan pengukuran. Seperti sensor suhu jenis RTD PT100 atau PT1000 misalnya, komponen ini tidak boleh dieksitasi oleh arus melebihi 1 miliampere, jika melebihi, maka sensor akan mengalami self-heating yang menyebabkan hasil pengukuran senantiasa lebih tinggi dibandingkan suhu yang sebenarnya.
Untuk lebih detil mengenai karakteristik sensor suhu LM35, maka Anda bisa download datasheet menggunakan link berikut ini.
Gambar disamping kanan adalah gambar skematik rangkaian dasar sensor suhu LM35-DZ. Rangkaian ini sangat sedeCrhana dan praktis. Vout adalah tegangan keluaran sensor yang terskala linear terhadap suhu terukur, yakni 10 milivolt per 1 derajad celcius. Jadi jika Vout = 530mV, maka suhu terukur adalah 53 derajad Celcius.Dan jika Vout = 320mV, maka suhu terukur adalah 32 derajad Celcius. Tegangan keluaran ini bisa langsung diumpankan sebagai masukan ke rangkaian pengkondisi sinyal seperti rangkaian penguat operasional dan rangkaian filter, atau rangkaian lain seperti rangkaian pembanding tegangan dan rangkaian Analog-to-Digital Converter.

Rangkaian dasar tersebut cukup untuk sekedar bereksperimen atau untuk aplikasi yang tidak memerlukan akurasi pengukuran yang sempurna. Akan tetapi tidak untuk aplikasi yang sesungguhnya. Terbukti dari eksperimen yang telah saya lakukan, tegangan keluaran sensor belumlah stabil. Pada kondisi suhu yang relatif sama, jika tegangan suplai saya ubah-ubah (saya naikkan atau turunkan), maka Vout juga ikut berubah. Memang secara logika hal ini sepertinya benar, tapi untuk instrumentasi hal ini tidaklah diperkenankan. Dibandingkan dengan tingkat kepresisian, maka tingkat akurasi alat ukur lebih utama karena alat ukur seyogyanya dapat dijadikan patokan bagi penggunanya. Jika nilainya berubah-ubah untuk kondisi yang relatif tidak ada perubahan, maka alat ukur yang demikian ini tidak dapat digunakan.







3.  Prinsip Kerja Sensor LM35
Secara prinsip sensor akan melakukan penginderaan pada saat perubahan suhu setiap suhu 1 ºC akan menunjukan tegangan sebesar 10 mV. Pada penempatannya LM35 dapat ditempelkan dengan perekat atau dapat pula disemen pada permukaan akan tetapi suhunya akan sedikit berkurang sekitar 0,01 ºC karena terserap pada suhu permukaan tersebut. Dengan cara seperti ini diharapkan selisih antara suhu udara dan suhu permukaan dapat dideteksi oleh sensor LM35 sama dengan suhu disekitarnya, jika suhu udara disekitarnya jauh lebih tinggi atau jauh lebih rendah dari suhu permukaan, maka LM35 berada pada suhu permukaan dan suhu udara disekitarnya .
Jarak yang jauh diperlukan penghubung yang tidak terpengaruh oleh interferensi dari luar, dengan demikian digunakan kabel selubung yang ditanahkan sehingga dapat bertindak sebagai suatu antenna penerima dan simpangan didalamnya, juga dapat bertindak sebagai perata arus yang mengkoreksi pada kasus yang sedemikian, dengan mengunakan metode bypass kapasitor dari Vin untuk ditanahkan.
Maka dapat disimpulkan prinsip kerja sensor LM35 sebagai berikut:
         Suhu lingkungan di deteksi menggunakan bagian IC yang peka terhadap suhu
         Suhu lingkungan ini diubah menjadi tegangan listrik oleh rangkaian di dalam IC, dimana perubahan suhu berbanding lurus dengan perubahan tegangan output.
         Pada seri LM35
                        Vout=10 mV/oC

            Tiap perubahan 1oC akan menghasilkan perubahan tegangan output s          ebesar 10mV


4.  Kelebihan dan Kelemahan Sensors LM35
         Kelebihan:
a.       Rentang suhu yang jauh, antara -55 sampai +150 oC
b.      Low self-heating, sebesar 0.08 oC
c.       Beroperasi pada tegangan 4 sampai 30 V
d.      Rangkaian tidak rumit
e.       Tidak memerlukan pengkondisian sinyal
         Kekurangan:
            Membutuhkan sumber tegangan untuk beroperasi

5.  Kesimpulan
LM35 adalah komponen sensor suhu berukuran kecil seperti transistor (TO-92). Komponen yang sangat mudah digunakan ini mampu mengukur suhu hingga 100 derajad Celcius. Dengan tegangan keluaran yang terskala linear dengan suhu terukur, yakni 10 milivolt per 1 derajad Celcius, maka komponen ini sangat cocok untuk digunakan sebagai teman eksperimen kita, atau bahkan untuk aplikasi-aplikasi seperti termometer ruang digital, mesin pasteurisasi, atau termometer badan digital.
LM35 dapat disuplai dengan tegangan mulai 4V-30V DC dengan arus pengurasan 60 mikroampere.











Sumber

Shatomedia. Sensor Suhu LM35. Tanggal akses: 05-11-2010 http://shatomedia.com /2008/12/sensor-suhu-lm35/

Teknik Elektro Links. Rangkaian Sensor Suhu LM3. Tanggal akses: 05-11-2010 http://telinks.wordpress.com/2010/04/09/rangkaian-sensor-suhu-lm35/

Tutorial Elektronika. Apa dan Bagaimana Karakteristik Sensor. Tanggal akses:
05-11-2010 http://tutorial-elektronika.blogspot.com/2009/02/apa-dan-bagaimana-karakteristik-sensor.html
