Piranti Interaktif Komputer


Peranti masukkan tekstual dapat dikatakan merupakan peranti masukan standar yang dijumpai pada semua komputer (Keyboard).Keyboard merupakan piranti terbaik untuk inputan berbentuk teks. Meskipun demikian, penelitian menunjukkan bahwa untuk melaksanakan pekerjaan berbentuk pilihan (mis: dari suatu menu), keyboard lebih lambat, kurang akurat, dan kurang disukai pengguna dibandingkan piranti masukan lainnya
Jenis-jenis Keyboard :
§  Keyboard QWERTY
§  Keyboard Alphabetic
§  Keyboard Dvorak
§  Keyboard Chord
KEYBOARD QWERTY
Tata letak ini ditemukan oleh Scholes, Gliddedn, dan Soule pada tahun 1878, dan kemudian menjadi standar mesin ketik komersial pada tahun 1905. Graham Leedham (1991) bahwa seorang operator biasanya mempunyai kecepatan pengetikan antara 80 sampai 90 kata per menit, atau sekitar 500 sampai 600 huruf per menit.
Layout Keyboard QWERTY

Kelemahan dan ketidakefisienan tata letak QWERTY:
§  48% dari gerakan di antara tata kunci-kunci yang berurutan harus dilakukan sebuah tangan.
§  Pengguna papan ketik dengan tata letak QWERTY mempunyai beban pengetikan tangan kiri sebesar 56% lebih cocok digunakan yang kidal.
§  Kelemahan lain adalah bahwa kata-kata yang harus diketik oleh tangan sebelah, misalnya “sadar”, “teras”, dan”cara”. Selain itu, jika kita kita mengetik kata yang banyak mengandung hurup “a”, maka jari kelingking yang paling lemah ternyata harus menunggu beban yang lebih berat
Tata Letak ini sama denga keyboard yang biasa digunakan yang terdiri dari 4 bagian yaitu:
§  Tombol fungsi (function key)
§  Tombol alphanumerik (alphanumerik key)
§  Tombol kontrol (control key)
§  Tombol numerik (numerik keypad).
Tata letak ini ditemukan oleh Scholes, Gliddedn, dan Soule pada tahun 1878, dan kemudian menjadi standar mesin ketik komersial pada tahun 1905.
Graham Leedham (1991) bahwa seorang operator biasanya mempunyai kecepatan pengetikan antara 80 sampai 90 kata per menit, atau sekitar 500 sampai 600 huruf per menit.
Kelemahan dan ketidakefisienan tata letak QWERTY:
§  48% dari gerakan di antara tata kunci-kunci yang berurutan harus dilakukan sebuah tangan.
§  Pengguna papan ketik dengan tata letak QWERTY mempunyai beban pengetikan tangan kiri sebesar 56% lebih cocok digunakan yang kidal.
§  Kelemahan lain adalah bahwa kata-kata yang harus diketik oleh tangan sebelah, misalnya “sadar”, “teras”, dan”cara”. Selain itu, jika kita kita mengetik kata yang banyak mengandung hurup “a”, maka jari kelingking yang paling lemah ternyata harus menunggu beban yang lebih berat.
Beberapa pada tombol selain huruf:
§  Numeric keypad
§  Function keys
§  Tombol-tombol pergerakan kursor
Numerik Keypad
Untuk menghasilkan bilangan dalam jumlah yang besar, orang lebih suka menggunakan tombol numerik (numerik keyped) yang tata letak tombol-tombolnya dapat dijangkau dengan sebuah tangan. Selain itu, fungsinya untuk mengetikkan angka apabila tombol Num Lock di aktifkan. Apabila tombol Num Lock tidak diaktifkan, fungsinya berubah menjadi tombol-tombol untuk menggerakkan kursor.
Numeric Keypad

CIRI – CIRI TOMBOL YANG BAIK
§  Ukuran: 12 mm; jarak antartombol 6 mm.
§  Agak cekung.
§  Dibuat dengan bahan yang bersifat dof.
§  Diaktifkan dengan gaya 40-125 gf.
§  Jika ditekan masuk 3-5 mm.
§  Tombol-tombol khusus lebih besar.
§  Tanda bagi Caps Lock, Num Lock.
§  Warna yang informatif.
§  Label harus cukup besar untuk dibaca.
§  Tombol F dan J pada tata letak QWERTY ditandai
CARA KERJA KEYBOARD :
§  Penekanan Keyboard menghasilkan arus listrik.
§  Processor mencocokkan lokasi koordinat x,y pada peta karakter di ROM.
§  Jika Pemakai menekan secara bersamaan,processor akan mencari keberadaan kombinasi tombol dalam peta karakter.
§  Peta karakter dapat di timpa dengan sebuah software.
§  Software yang menghendaki agar tata letak keyboard/Qwerty diubah menjadi Dvorak/Kombinasi kunci tertentu yang mempunyai arti berbeda.
§  Dvorak (sistem tata letak keyboard yang disusun berdasarkan kesering pakaian huruf.
§  Keyboard dilengkapi dengan typematic (processor akan mengenali penekanan tombol terus menerus).
FUNCTION KEYS
Untuk fungsi-fungsi khusus. Biasa diberi label F1 … F12
Positif : mengurangi ketukan dan kesalahan.
Negatif : letaknya jauh dari home position, fungsinya harus dihafal, beberapa sistem tidak konsisten.
Tombol fingsi (function keys). Mempunyai keuntungan antara lain adalah:
§  Mengurangi beban ingatan,
§  Mudah dipelajari,
§  Kecepatan yang lebih tinggi (karena berkurangnya penekanan tombol),
§  Mengurangi kesalahan.
§  Tata letak tombol fungsi harus dirancang sedemikian rupa sehingga dapat meminimisasi waktu belajar
§  imagesKelemahan tidak adanya standarisasi “isi tombol” fungsi tersebut. Karena kemampuan setiap sistem komputer berbeda.
TOMBOL-TOMBOL PERGERAKAN KURSOR
§  Tata letak yang terbaik adalah yang alami.
§  Populer: T-terbalik (a).
§  Biasa mempunyai typematic (auto-repeat).
§  Pergerakan lainnya dengan tombol TAB, HOME, END, dsb.
KEYBOARD ALPHABETIC
Tombol-tombol pada papan ketik dengan tata letak alphabetik disusun persis seperti pada tata letak QWERTY maupun Dvorak. Susunan hurufnya berurutan seperti pada urutan alphabet.
Biasanya banyak ditemui pada mainan anak-anak, sehingga anak-anak dapat diajar mengenal hurup alphabet. Keyboard Alphabetic, digunakan utk negara-negara yg menggunakan alphabetic berbeda dgn alphabetic yg ada. Misal : Arab, Cina, Rusia.
§  Tombol-tombol disusun menurut abjad.
§  Tidak punya kelebihan dibanding tata letak lainnya, karena itu tidak banyak dipakai.
KEYBOARD DVORAK

dvorak
Menggunakan susunan papan ketik yang sama, tetapi susunan hurufnya disusun sehingga tangan kanan dibebani oleh banyak pekerjaan dibanding dengan tangan kiri.
Dirancang agar 70 persen dari ketukan jatuh pada home row, sehingga jari-jemari yang harus mencapai huruf-huruf yang tidak berada pada posisi home row mempunyai kerja yang lebih ringan. Mengurangi kelelahan karena adanya faktor ergonomik yang ditambahkan pada tata letak ini.
Diciptakan oleh August Dvorak dan Willian L. Dealey, 1936. Dirancang untuk mengurangi jarak pergerakan jari. Mempercepat ketikan hingga 200 ketikan per menit. Penerimaannya lambat karena pemakai tidak bersedia berusaha berpindah dari QWERTY.
KEYBOARD CHORD
Keyboard Chord, digunakan utk mencatat ucapan. Utk menghasilkan suatu kata dgn menekan tombol atau kombinasi tombol. Misal; tombol ‘D’ kombinasi dari ‘T’ & ‘+’. Biasanya digunakan oleh wartawan atau pada proses peradilan
Untuk tujuan-tujuan khusus seperti diatas (wartawan), digunakanlah suatu papan ketik yang dikenal dengan sebutan chord key-board yatu dapat menekan kombinasi tombol untuk menghasilkan suatu kata. Yang disebut tata letak Palantype terdiri dari :
§  Bagian kiri menunjukkan konsonan awal sebuah kata
§  Bagian tengah menunjukkan kelompok vokal
§  Bagian kanan menunjukan kelompok konsonan yang merupakan konsonan terkhir dari sebuah kata atau suku kata.
Contoh papan ketik : stenotype.

stenotype
Piranti Penuding
Piranti penuding dan pengambil (pointing and picking device) digunakan untuk memutar obyek, menggambar garis, menentukan nilai atau besaran, atau untuk menunjukan posisi awal dari pemasukkan teks. Peranti-peranti penuding antara lain adalah mouse, joystick, trackball, Track point, digitizing tablet, light pen, dan touch-sensitve panel (Touch Screen).Jenis-jenis keyboard :
Keyboard adalah Alat input yang digunakan untuk mengetik informasi ke dalam komputer dan menjalankan berbagai intruksi atau perintah ke dalam komputer. Penciptaan keyboard komputer diilhami oleh penciptaan mesin ketik yang dasar rancangannya dibuat oleh Christopher Latham tahun 1868 dan banyak dipasarkan pada tahun 1877 oleh Perusahaan Remington. Jumlah seluruh tombol pada keyboard ada 104 tombol.Keyboard mempunyai kesamaan bentuk dan fungsi dengan mesin ketik.

Keyboard komputer pertama disesuaikan dari kartu pelubang (punch card) dan teknologi pengiriman tulisan jarak jauh (Teletype). Tahun 1946 komputer ENIAC menggunakan pembaca kartu pembuat lubang (punched card reader) sebagai alat input dan output.

Bila mendengar kata “keyboard” maka pikiran kita tidak lepas dari adanya sebuah komputer, karena keyboard merupakan sebuah papan yang terdiri dari tombol-tombol untuk mengetikkan kalimat dan simbol-simbol khusus lainnya pada komputer. Keyboard dalam bahasa Indonesia artinya papan tombol jari atau papan tombol.

Pada keyboard terdapat tombol-tombol huruf A – Z, a – z, angka 0 - 9, tombol dan karakter khusus seperti : ` ~ @ # $ % ^ & * ( ) _ - + = < > / , . ? : ; “ ‘ \ | serta tombol-tombol khusus lainnya yang jumlah seluruhnya adalah 104 tombol. Sedangkan pada Mesin ketik jumlah tombolnya adalah 52 tombol. Bentukkeyboard umumnya persegi panjang, tetapi saat ini model keyboard sangat variatif. Keyboard yang paling terkenal adalah keyboard QWERTY yang memiliki 101 buah key (tombol). Kebanyakan keyboard memiliki key yang disusun ke dalam bagian sebagai berikut :

A. Alphanumeric Key
B. Numerik Keypad
C. Function Key
D. Modifier Key
E. Cursor Movement Key.

Secara fisik, keyboard terbagi atas 4 jenis, yaitu:

1. Keyboard Serial
Menggunakan DIN 5 male dan biasanya digunakan pada komputer tipe AT.

Serial

2. Keyboard PS/2
Biasanya digunakan pada komputer ATX dan saat ini yang paling banyak dipergunakan. Pemasangan keyboard tipe ini harus dilaksanakan dengan cermat, sebab port yang dimiliki sama dengan port untuk mouse.
PS 2

3. Keyboard Wireless
Sesuai dengan namanya, keyboard tipe ini tidak menggunakan kabel sebagai penghubung antara keyboard dengan komputer. Jenis koneksi yang digunakan adalah infra red, wifi atau bluetooth. Untuk menghubungkan keyboard dengan komputer, dibutuhkan unit pemancar dan penerima. Unit pemancar biasanya terdapat pada keyboard itu sendiri, sedangkan penerima biasanya dipasang pada port USB atau serial pada CPU.


Wireless

4. Keyboard USB
Komputer terbaru saat ini sudah banyak yang mempergunakan jenis konektorUSB yang menjamin transfer data lebih cepat

Konektor USB




Secara bentuk&tombol, keyboard terbagi atas 7 jenis, yaitu:
1. Keyboard QWERTY




Tata letak keyboard QWERTY ini ditemukan oleh Scholes, Glidden dan Soule pada tahun 1878, dan kemudian menjadi standar mesin tik komersial pada tahun 1905. QWERTY diambil dari6 huruf berurutan pada baris kedua dari tombol alfanumerik tersebut. Keyboard QWERTY didesain sedemikian rupa sehingga key yang paling sering ditekan terpisah letaknya sejauh mungkin, sehingga bisa meminimalkan kemacetan pada saat mengetik (pada mesin ketik mekanik). Meskipun tata letak QWERTY sangat luas pemakaiannya, tetapi memiliki beberapa kelemahan dan ketidakefisienan. Misalnya, 48 persen dari gerakan diantara huruf yang berurutan harus dilakukan dengan sebuah tangan. Hanya 32 persen ketukan yang dilakukan pada home row (baris awal dari posisi jari pada keyboard). Beban tangan kiri lebih besar dari tangan kanan (56 persen). Contoh paling nyata dari ketidakefisienan tata letak QWERTY adalah pengetikan huruf ‘a’ yang cukup sering dipakai, tetapi harus dilakukan oleh jari kelingking yang paling lemah.
2.Keyboard DVORAK








Keyboard DVORAK (1932), dimana susunan hurufnya disusun sedemikian rupa sehingga tangan kanan dibebani lebih banyak pekerjaan dibanding dengan tangan kiri. Selain itu, tata letak Dvorak dirancang agar 70 persen dari ketukan jatuh pada home row, sehingga bisa mengurangi kelelahan karena pengetikan (lebih ergonomik). Sejumlah percobaan menunjukkan bahwa tata letak Dvorak lebih efisien 10-15 persen dibanding dengan tata letak QWERTY .
3.Keyboard KLOCKENBERG





Keyboard ini dibuat dengan maksud menyempurnakan jenis keyboard yang sudah ada, yaitu dengan memisahkan kedua bagian keyboard (bagian kiri dan kanan). Bagian kiri dan kanan keyboard dipisahkan dengan sudut 15 derajat dan dibuat miring ke bawah. Selain itu, keyboard KLOCKENBERG mempunyai tombol-tombol yang dibuat lebih dekat (tipis) dengan meja kerja sehingga terasa lebih nyaman. Tata letak ini, selain mengurangi beban otot pada jari jemari dan pergelangan tangan juga dirancang untuk mengurangi beban otot pada tangan dan bahu. Terpisahnya bagian kiri dan kanannya menjadikannya relatif lebih banyak memakan ruang.
4. Keyboard Maltron






Tak seperti keyboard pada umumnya yang datar, keyboard ini dibuat agak cekung ke dalam. Dengan pertimbangan bahwa pada saat jari-jari diposisikan akan mengetik, maka jari-jari itu dijamin tidak akan membentuk satu garis lurus. Produsen Maltron berkeyakinan bahwa pada dasarnya, hanya digunakan 8 jari dari sepuluh jari yang tersedia ketika manusia mengetik dengan keyboard biasa.Dengan mengetik di keyboard biasa, maka jari tangan harus beradaptasi dengan bentuk keyboard. Hal ini diklaim oleh mereka dapat menyebabkan RSI (Repetitive Stress Injuries). Sementara, dengan menggunakan Maltron, keyboardnyalah yang akan menyesuaikan dengan tangan. Dengan bentuk yang unik seperti ini, Maltron menjamin kenyamanan jari tangan di saat mengetik sehingga tidak menyebabkan RSI bahkan bisa jadi akan meningkatkan kecepatan mengetik sebab yang digunakan adalah 10 jari bukannya 8 jari.
5. Keyboard Chord


Hanya mempunyai beberapa tombol antara 4 sampai 5. Untuk memasukkan suatu huruf harus menekan beberapa tombol secara bersamaan. Ukurannya kompak, sangat cocok untuk aplikasi yang portabel. Waktu pelatihan singkat, penekanan tombo-tombol mencerminkan bentuk huruf yang diinginkan Kecepatannya tinggi namun kurang populer, karena pada pemakaian yang lama akan menyebabkan kelelahan pada tangan. Berikut ini jenis-jenis keyboard chord:
Keyboard Palantype




Tata letak palantype mempunyai 3 kelompok karakter. Kelompok pada bagian kiri menunjukkan konsonan awal sebuuah kata, bagian tengah menunjukkan kelompok vokal dan bagian kanan menunjukkan kelompok konsonan terakhir dari sebuah kata atau suku kata.Pada gambar terlihat bahwa tidak seluruh konsonan ada disana, konsonan tsb dapat disajikan dengan menggunakan kombinasi beberapa tombol yang ada
Keyboard Stenotype







Steno adalah jenis tulisan singkat yang sering digunakan untuk mencatat ucapan seorang. Jenis tulisan ini paling banyak digunakan oleh para wartawan untuk mencatat hasil wawancaranya dengan lebih cepat. Papan ketik Stenotype mempunyai keunggulan yang hampir sama dengan papan ketik Palantype.

6. Keyboard Alphabetik




Tombol-tombol yang ada pada keyboard alphabetik disusun persis seperti pada tata letak QWERTY maupun Dvorak, tetapi susunan hurufnya berurutan seperti pada urutan alphabet. Keyboard alphabetik juga tidak dapat menyaingi popularitas tata letak QWERTY, tetapi biasanya banyak ditemui pada mainan anak-anak, sehingga anak-anak diajar mengenal huruf alphabet. Bagi pengguna yang bukan tukang ketik, barangkali tata letak ini cukup membantu. Tetapi, dari hasil pengujian, penggunaan tata letak seperti ini justru memperlambat kecepatan pengetikan.

7. Keyboard Numeric





Untuk memasukkan bilangan dalam jumlah yang besar, orang lebih suka menggunakan tombol numerik (numeric keypad) yang tata letak tombol-tombolnya dapat dijangkau dengan tangan.
Kelemahan dan kekurangan :
1.    Kelemahan
Ø  Keyboard QWERTY
-       48 persen dari gerakan diantara huruf yang berurutan harus dilakukan dengan sebuah tangan.
-       32 persen ketukan yang dilakukan pada home row (baris awal dari posisi jari pada keyboard).
-       Beban tangan kiri lebih besar dari tangan kanan (56 persen).
-       Pengetikan huruf ‘a’ yang cukup sering dipakai, tetapi harus dilakukan oleh jari kelingking yang paling lemah.
Ø  Keyboard DVORAK
-       Tangan kanan dibebani lebih banyak pekerjaan dari pada tangan kiri.
Ø  Keyboard KLOCKENBERG
-       Bagian kiri dan kanan terpisah sehingga lebih banyak memakan ruang.
Ø  Keyboard Maltron
-       Bentuknya tak sperti keyboard pada umumnya
Ø  Keyboard Chord
-       Kurang Populer
-       Menyebabkan kelelahan pada tangan
Ø  Keyboard Alphabetik
-       Bagi pengguna tukang ketik, tata letak ini justru memperlambat kecepatan mengetik.
Ø  Keyboard Numeric
-       Untuk memasukkan angka dalam jumlah besar
-       Hanya digunakan untuk memasukkan angka
2.    Kelebihan
Ø  Keyboard QWERTY
-       Meskipun tata letak QWERTY sangat luas pemakaiannya
Ø  Keyboard DVORAK
-       Mengurangi kelelahan pada saat mengetik.
Ø  Keyboard KLOCKENBERG
-       Tombol-tombol yang dibuat lebih dekat(tipis) dengan meja kerja.
-       Mengurangi beban otot pada jemari dan pergelangan tangan.
-       Mengurangi beban otot pada tangan dan bahu.
Ø  Keyboard Maltron
-       Dapat meningkatkan kecepatan mengetik
-       Bentuk keyboard ini menyesuaikan tangan
Ø  Keyboard Chord
-       Ukurannya sangat cocok untuk aplikasi portable
-       Kecepatan tinggi
-       Waktu pelatihan singkat
-       Penekanan tombol-tombol mencerminkan bentu huruf yang diinginkan
Ø  Keyboard Alphabetik
-       Susunan huruf sesuai alphabetic.
-       Bagi pengguna yang bukan tukang ketik, mungkin tata letak ini sangat membantu. Misalnya untuk mengajarkan anak-anak untuk mengenal huruf alphabet.
Ø  Keyboard Numeric
-       Untuk memasukkan angka dalam jumlah besar
-       Tata letak dapat dijangkau tangan



MOUSE
Mouse Optikal

Mouse digunakan untuk menempatkan cursor (teks atau grafik) pada posisi tertentu di layar komputer. Mengaktifkan menu pilihan pada suatu program aplikasi, dan bahkan untuk menggambar. Didalam mouse terdapat peranti pemantau yang ada di dalam sebuah mouse.
Kelebihan:
§  Tombolnya mudah ditekan;
§  Pergerakan panjang cepat;
§  Penempatan presisi.
Kelemahan:
§  Tangan harus pindah dari keyboard;
§  Memakan tempat di meja;
§  Kabelnya mengganggu;
§  Harus diangkat dan diletakkan kembali untuk pergerakan panjang;
§  Harus berlatih untuk bisa menguasainya.
JOYSTICK

Joystick merupakan peranti penuding tak langsung. Gerakan cursor dikendalikan oleh gerakan tuas pada (joystick absolut) atau dengan tekanan pada tuas (pada joystick terkendali kecepatan atau joystick isometrik).
Gerakan kursor pada joystick dikendalikan sebuah tuas yang ditanamkan pada sebuah alas.
Sifat Joystick :
§  Membutuhkan tempat yang sedikit.
§  untuk tracking (sistem pemantauan jarak jauh).
§  Pergerakan sedikit, perpindahan arah mudah.
§  Tidak mengganggu layar
§  Harganya murah, sehingga banyak digunakan pada permainan komputer (game) seperti : permainan pesawat, mobil balap dan sebagainya.

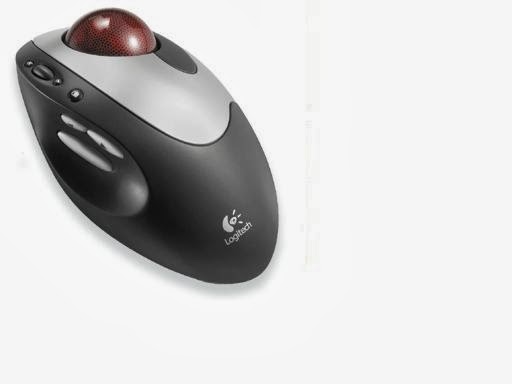

Trackball

TRACKBALL
Trackball hampir sama dengan mouse perbedaan utama terletak pada konfigurasinya. Pada mouse, operator harus menggerakan seluruh badan dari mouse tersebut, sedangkan pada trackball, badan dari trackball tersebut tetap diam, tetapi tangan operatorlah yang menggerakan bola untuk menunjukan perpindahan kursor.
Trackball dapat dilukiskan sebagai gabungan fungsi dari joystick dan mouse. Terdiri atas dasar yang tetap, yang menyangga sebuah bola. User hanya menggerakkan bola utk memindahkan kursor.
Sifat trackball:
§  Mudah dipelajari
§  Membutuhkan sedikit ruangan (seperti joystick)
§  Dilaporkan oleh beberapa peneliti bahwa trackball adalah salah satu piranti penuding yang terefisien (dalam hal ketepatan dan kecepatan)
Kelemahan:
§  Keletihan microvascular (Dr.Leo M. Rozmaryn, MD)
TRACKPOINT

Trackpoint
Joystick mini isometrik dari bahan karet yang diletakkan di antara tombol-tombol keyboard dan digerakkan jari tangan. Dikenal sebagai G-stick, accupoint adalah miniatur dari joystick yang diletakkan diantara kunci G dan H pada keyboard. Biasanya dipakai bersama dengan 2 buah tombol dan fungsinya sama dengan mouse, karena accupoint ditempelkan pada keyboard, maka tidak memerlukan tambahan ruang untuk operasinya. Accupoint dioperasikan cukup dengan 1 jari saja dan tidak memerlukan ruang
DIGITZING TABLE
Digitizing table (atau digitizer), juga sering disebut dengan graphics table, peranti mengambil data dalam bentuk sederetan koordinat (x,y) yang menentukan gerakan pena atau puck pada meja digitasi. Peranti ini mempunyai ketelitian yang cukup tinggi.
Light Pen

Light Pen
Pena cahaya (light pen) dapat digunakan sebagai peranti gambar atau point-shoot device. Alat ini digunakan dengan cara menunjuk ujung alat ke monitor komputer yang peka kepada cahaya. Apabila pena ditempelkan dan digerakkan pada layar komputer, maka satu isyarat elektronik akan dihantarkan dan akan dimengerti oleh program tersebut.

Dengan lightpen akan memungkinkan anda untuk menyentuh suatu titik di layar, dan komputer akan membaca lokasi tersebut. Teknologi ini banyak digunakan untuk membuat grafik atau gambar di dalam perencanaan dengan bantuan komputer. Seperti rancang bangunan atau disain grafis.
TOUCH SCREEN

Touchscreen
Panel sensitif sentuhan (touch-sensitive panel) adalah peranti interaktif yang bekerja dengan cara mendeteksi ada tidak adanya sentuhan tangan atau stylus langsung kelayar komputer Panel sensitif sentuhan (touch-sensitive panel) adalah peranti interaktif yang bekerja dengan cara mendeteksi ada tidak adanya sentuhan tangan atau stylus langsung kelayar komputer.
Ada 3 jenis, yaitu resistive, capacitive dan surface acoustic wave system.
RESISTIVE SCREEN
Sistem resistif layarnya dilapisi oleh lapisan tipis berwarna metalik yang bersifat konduktif dan resistif terhadap sinyal-sinyal listrik. Maksud dari lapisan yang bersifat konduktif adalah lapisan yang bersifat mudah menghantarkan sinyal listrik, sedangkan lapisan resistif adalah lapisan yang menahan arus listrik.
Kedua lapisan ini dipisahkan oleh sebuah bintik-bintik transparan pemisah, sehingga lapisan ini pasti terpisah satu sama lain dalam keadaan normal. Pada lapisan konduktif tersebut juga mengalir arus listrik yang bertugas sebagai arus referensi.


Ketika terjadi sentuhan kedua lapisan ini akan dipaksa untuk saling berkontak langsung secara fisik. Karena adanya kontak antara lapisan konduktif dan resistif maka akan terjadi gangguan pada arus listrik referensi tersebut.
Efek dari gangguan ini pada lapisan konduktif adalah akan terjadi perubahan arus-arus listriknya sebagai reaksi dari sebuah kejadian sentuhan. Perubahan nilai arus referensi ini kemudian dilaporkan ke controllernya untuk di proses lebih lanjut lagi.
Informasi sentuhan tadi diolah secara matematis oleh controller sehingga menghasilkan sebuah koordinat dan posisi yang akurat dari sentuhan tersebut. Kemudian informasi diintegrasikan dengan program lain sehingga menjadi aplikasi yang mudah digunakan.
Layar dengan teknologi ini memiliki tingkat kejernihan gambar sebesar 75% saja, sehingga monitor akan tampak kurang jernih. Touch sensor jenis ini sangat rentan dan lemah terhadap sentuhan benda-benda yang agak tajam.
Teknologi ini tidak akan terpengaruh oleh elemen-elemen lain di luar seperti misalnya debu atau air, namun akan merespon semua sentuhan yang mengenainya, baik itu menggunakan jari tangan langsung maupun menggunakan benda lain seperti stylus. Sangat cocok digunakan untuk keperluan di dalam dunia industri seperti di pabrik, laboratorium, dan banyak lagi.
Definisi sederhananya:
Layar yang cara kerjanya harus ditekan, dapat menggunakan jari atau benda apapun yg ditekankan di layar. Kelemahan untuk layar ini adalah jika diletakkan dikantong (terutama kantong celana), bisa tertekan-tekan dan mengakibatkan layar jadi gampang rusak karena sering tertekan.

Indoor: sangat baik
Outdoor: kurang optimal
Contoh HP yg menggunakan layar resistif adalah Samsung Star, Sony Erricson W950. Siri-cirinya adalah dengan disertakan stylus didalam paket HP-nya. Pilihlah wadah yang menggunakan model flip, jadi layar dapat terlindung dari tekanan. Sebaliknya tidak disarankan menggunakan wadah HP model pouch.
Capacitive Screen
Sistem kapasitif memiliki sebuah lapisan pembungkus yang merupakan kunci dari cara kerjanya, yaitu pembungkus yang bersifat capasitive pada seluruh permukaannya. Panel touchscreen ini dilengkapi dengan sebuah lapisan pembungkus berbahan indium tinoxide yang dapat meneruskan arus listrik secara kontiniu untuk kemudian ditujukan ke sensornya.


Lapisan ini dapat memanfaatkan sifat capacitive dari tangan atau tubuh manusia, maka dari itu lapisan ini dipekerjakan sebagai sensor sentuhan dalam touchscreen jenis ini. Ketika lapisan berada dalam status normal (tanpa ada sentuhan tangan), sensor akan mengingat sebuah nilai arus listrik yang dijadikan referensi.
Ketika jari tangan Anda menyentuh permukaan lapisan ini, maka nilai referensi tersebut berubah karena ada arus-arus listrik yang berubah yang masuk ke sensor. Informasi dari kejadian ini yang berupa arus listrik akan diterima oleh sensor yang akan diteruskan ke sebuah controller. Proses kalkulasi posisi akan dimulai di sini.
Kalkulasi ini menggunakan posisi dari ke empat titik sudur pada panel touchscreen sebagai referensinya. Ketika hasil perhitungannya didapat, maka koordinat dan posisi dari sentuhan tadi dapat di ketahui dengan baik. Akhirnya informasi dari posisi tersebut akan diintegrasikan dengan program lain untuk menjalankan sebuah aplikasi.
Capasitive touchscreen baru dapat bekerja jika sentuhan-sentuhan yang ditujukan kepadanya berasal dari benda yang bersifat konduktif seperti misalnya jari. Tampilan layarnya memiliki kejernihan hingga sekitar 90%, sehingga cocok untuk digunakan dalam berbagai keperluan interaksi dalam publik umum seperti misalnya di restoran, kios elektronik, lokasi Point Of Sales, dsb.
Definisi sederhananya:
Harus dengan sentuhan jari, tidak dapat menggunakan benda lain (kuku, stylus, dsb). Karena layar ini bekerja dengan memanfaatkan muatan listrik yang ada ditubuh kita. Layar sentuh model kapasitif ini hampir tidak memiliki kelemahan yang berarti, karena layar ini adalah pengembangan terbaru untuk menggantikan layar resistif.

Indoor: sangat baik
Outdoor: sangat baik
Keunggulannya: layar jenis ini tidak terpengaruh terhadap tekanan, jadi walaupun HP diletakkan dikantong tidak menjadi masalah. Penggunaan wadah model pouch bisa dikategorikan aman. Ciri-cirinya adalah tidak disertakan stylus didalam paket HP-nya. Contoh HP yg menggunakan layar kapasitif adalah Samsung Corby Touchscreen, iPhone.
Surface Acoustic Wave System
Teknologi touchscreen ini memanfaatkan gelombang ultrasonik untuk mendeteksi kejadian di permukaan layarnya. Di dalam monitor touchscreen ini terdapat dua tranduser, pengirim dan penerima sinyal ultrasonik.
Selain itu dilengkapi juga dengan sebuah reflektor yang berfungsi sebagai pencegah agar gelombang ultrasonic tetap berada pada area layar monitor.
Kedua tranduser ini dipasang dalam keempat sisi, dua vertikal dan dua horizontal. Ketika panel touchscreen-nya tersentuh, ada bagian dari gelombang tersebut yang diserap oleh sentuhan tersebut, misalnya terhalang oleh tangan, stylus, tuts, dan banyak lagi. Sentuhan tadi telah membuat perubahan dalam bentuk gelombang yang dipancarkan.

Perubahan gelombang ultrasonik yang terjadi kemudian diterima oleh receiver dan diterjemahkan ke dalam bentuk pulsa-pulsa listrik. Selanjutnya informasi sentuhan tadi berubah menjadi sebentuk data yang akan di teruskan ke controller untuk diproses lebih lanjut.
Data yang dihasilkan dari sentuhan ini tentunya adalah data mengenai posisi tangan Anda yang menyentuh sinyal ultrasonik tersebut. Jika ini dilakukan secara kontinyu dan terdapat banyak sekali sensor gelombang ultrasonic pada media yang disentuhnya, maka jadilah sebuah perangkat touchscreen yang dapat Anda gunakan.
Teknologi ini tidak menggunakan bahan pelapis metalik melainkan sebuah lapisan kaca, maka tampilan dari layar touchscreen jenis ini mampu meneruskan cahaya hingga 90 persen, sehingga lebih jernih dan terang dibandingkan dengan Resistive touchscreen.
Tanpa adanya lapisan sensor juga membuat touchscreen jenis ini menjadi lebih kuat dan tahan lama karena tidak akan ada lapisan yang dapat rusak ketika di sentuh, ketika terkena air, minyak, debu, dan banyak lagi.
Kelemahannya kinerja dari touchscreen ini dapat diganggu oleh elemen-elemen seperti debu, air, dan benda-benda padat lainnya. Sedikit saja terdapat debu atau benda lain yang menempel di atasnya maka touchsreen dapat mendeteksinya sebagai suatu sentuhan.
Touchscreen jenis ini cocok digunakan pada ruangan training komputer, keperluan dalam ruangan untuk menampilkan informasi dengan sangat jernih dan tajam dan saat presentasi dalam ruangan.
MULTI TOUCHSCREEN

Multi touchscreen
Multi layar sentuh adalah pengembangan dari teknologi layar sentuh yang sudah ada. Dari arti kata “multi” yang berarti banyak, sudah terlihat bahwa keunggulan layar sentuh ini dapat disentuh oleh lebih dari satu jari. Layar multi sentuh ini mampu disentuh oleh puluhan jari dari orang yang berbeda-beda secara bersamaan.
Layar multi sentuh ini dapat digunakan untuk membesarkan, mengecilkan, mengubah posisi, dan memindahkan posisi objek pada layar monitor seperti foto atau games.
Layar multi sentuh ini biasa digunakan pada handphone, komputer, MP3 player, dan sebagainya.

Layar Tampilan
Layar tampilan merupakan piranti yang dipastikan selalu ada pada sebuah sistem komputer, karena lewat layar tampilan inilah pengguna dapat melihat apa yang ia ketikan, dan informasi yang diberikan oleh komputer sebagai hasil dari suatu proses komputasi.
Prinsip dasar dari cara kerja layar tampilan :
Aliran elektron dilepaskan oleh penembak elektron (electron gun), kemudian difokuskan dan dibelokan oleh medan listrik pada layar yang berlapiskan fosfor. Ketika elektron mengenai layar yang berlapiskan fosfor, maka akan muncul pendaran pada titik kontak antara elektron dengan lapisan fosfor.
TIGA KOMPONEN UTAMA
§  Pengingat digital, atau frame buffer, dimana citra yang akan ditampilkan ke layar disimpan sebagai matriks, nilai elemennya menunjukan intensitas dari citra grafis yang akan ditampilkan
§  Layar penampil
§  Peranti pengendali tampilan (display controller) atau pengolah tampilan (display processor). Yang berfungsi untuk melewatkan isi pengingat digital dan mengolahnya untuk ditampilkan kelayar penampil. Secara umum ada tiga tipe tabung sinar katona yang digunakan.
Cara penampilan gambar pada layar membedakan jenis layar tampilan yang ada. Layar tampilan yang dikembangkan sekitar tahun 60-an, dan yang masih banyak digunakan sampai saat ini, disebut dengan tampilan vektor atau tampilan kaligrafi (vector, calligraphic atau stroke display).
Pengolah Tampilan
Pengolah tampilan (display processor) atau video display adapter adalah bagian yang mengubah polabit dari pengingat digital menjadi tegangan analog, yang selanjutnya akan membangkitkan elektron yang digunakan untuk menembak fosfor pada layar tampilan.
Monitor merupakan salah satu perangkat keras (Hardware) yang digunakan sebagai penampilan output video dari pada sebuah komputer, dan kegunaannya tersebut tidak dapat dipisahkan dalam pemakaian suatu komputer, sehingga dikarenakan monitor itu sebagai penampilan gambar maka tentunya komputer sangat sulit digunakan dan bahkan sama sekali tidak dapat digunakan tanpa menggunakan komputer.
JENIS-JENIS MONITOR
Monitor Catoda Ray Tube (CRT)
Monitor ini merupakan monitor yang mempunyai tabung yang memproduksi elektron untuk menembak layar, sehingga tercipta gambar di layar seperti cara kerja televisi. Monitor ini memakai port 15 pin dengan 3 baris.

Monitor Liquid Crystal Display (LCD)
Cara kerja monitor ini adalah dengan memberikan stimulasi arus listrik dari luar kepada luquid crystal (materi bipheny). Sehingga akan mengubah properti dari cahaya yang dilewatkan crystal.
MONITOR TFT LCD
Berupa Liquid Crystal yang diisikan diantara dua pelat gelas, yaitu colour filter glass dan TFT glass. Colour filter glass mempunyai filter warna yang bertugas memancarkan warna, sedangkan TFT glass mempunyai thin film transistor sebanyak pixel yang ditampilkan. Liquid crystal bergerak sesuai dengan perbedaan voltase antara colour filter glass dengan TFT glass. Jumlah cahaya yang dipasok oleh back light ditentukan oleh jumlah pergerakan liquid crystal yang pada gilirannya akan membentuk warna.
JENIS MONITOR BERDASARKAN SIGNAL PENGIRIMAN DATA.
Monitor Analog
Pengertian dari analog berarti sinyal-sinyal yang masuk pada monitor adalah berupa arus yang dapat berisi sembarang nilai antara sinyal maksimal dan minimum. Sistem pengolahan data pada monitor analog adalah secara langsung tanpa menggunakan proses digital (data 0 dan 1). Monitor analog biasanya mempunyai ciri khas pada semua pengaturan manualnya (H-Size, V-Size, Contrast, dan Brightness)menggunakan Potensiometer.
Monitor Digital
Monitor digital adalah monitor yang menggunakan sinyal digital dalam pengiriman datanya yaitu menggunakan logika 1 dan 0 (data digital). Monitor digital biasanya mempunyai ciri seluruh pengaturannya gambar manualnya menggunakan saklar tekan.
Monitor Multi Scanning
Monitor multi scanning adalah monitor yang dapat menerima dua bentuk sinyal (data) baik digital maupun analog. Hebatnya monitor ini ini dapat menggabungkan dua kegunaan yang dimiliki monitor analog dan digital sehingga sanggup dipasngkan video card yang bermacam-macam.
Tombol Pengatur Pada Monitor
Pada umumnya, monitor memiliki tombol pengatur sebagai berikut:
§  Saklar ON/OFF yang berfungsi untuk menghubungkan dan memutuskan sumber daya listrik.
§  Brightness Control, yaitu untuk mengatur cerah dan redupnya layar.
§  Contrast Control, yaitu untuk mengatur cerah dan redupnya obyek pada layar.
§  Vertical Size Control (V. Hold), yaitu untuk mengatur area layar pada bagian bawah dan atas.
§  Vertical Line (V. Line), yaitu untuk mengatur tinggi rendahnya obyek pada layar.
§  Horizontal Size Control (H. Hold), yaitu untuk mengatur area layar pada bagian kiri dan kanan.
Monitor disebut juga layar penampil atau penampil video adalah salah satu perangkat komputer yang berfungsi untuk menampilkan segala jenis data/informasi yang diproses oleh komputer baik itu data yang masuk maupun keluar ke/dari komputer. Agar monitor dapat menampilkan teks dan grafik harus dihubungkan dengan Video Graphic Adapter card (VGA card).
Adapter tampilan yang banyak digunakan untuk komputer-komputer pribadi adalah MDA (Monochrome Display Adapter), CGA (Color Graphics Adapater), MCGA (Multi-Color Graphics Array), EGA (Enhanched Graphics Adapter), VGA (Video Graphics Array), dan SVGA (Super Video Graphics Array). Pada saat ini, adapter VGA dan SVGA-lah yang paling banyak digunakan.
Pengolah tampilan, mempunyai memori khusus yang disebut memori video. Semakin besar memori video, semakin tinggi resolusi yang dihasilkan oleh pengolah tampilan itu dan juga semakin banyak warna yang dihasilkannya. Saat ini sudah banyak ditemukan pengolah tampilan, khususnya VGA, dengan memori 2 Mbyte, bahkan 4 Mbyte. Pengolah tampilan dengan memori sebesar 2 Mbyte dapat menghasilkan gambar true color yang sangat bagus, terlebih pengolah tampilan dengan memori 4 Mbyte.
Tipe Layar Tampilan
Layar tampilan bisa dikelompokkan kedalam lima tipe yaitu :
§  Direct – drive Monochrome Monitor
§  Composite Monochrome Monitor
§  Composite Color Monitor
§  Red Green Blue Monitor
§  Variable Frequency
DIRECT-DRIVE MONOCHROME MONITOR
Tipe layar tampilan ini biasanya digunakan untuk adapter dari jenis MDA atau EGA. Layar tampilan jenis ini hanya menyajikan warna latar depan (foreground) dan warna latar belakang (background).
COMPOSITE MONOCHROME MONITOR.
Tipe layar ini digunakan bersama-sama dengan adapter jenis CGA. Tipe layar ini hanya bisa menyajikan sebuah warna latar depan, dan hanya dapat digunakan bersama-sama dengan adapter dari jenis CGA. Saat ini, layar dengan tipe ini sudah jarang ditemui, karena resolusi dan jumlah yang dapat ditampilkan memang tidak banyak.
COMPOSITE COLOR MONITOR.
Tipe layar ini dapat menghasilkan teks dan grafik berwarna (color). Meskipun demikian tipe ini mempunyai resolusi yang jelek sehingga gambar yang dihasilkan tidak bagus. Tipe layar tampilan ini harus digunakan bersama-sama dengan adapter dari jenis CGA.
RED-GREEN-BLUE MONITOR
Tipe layar ini lebih dikenal dengan sebutan RGB Monitor (RGB = Red-Green-Blue). Tipe layar RGB lebih baik dibanding dengan Composite Color Monitor, karena layar tampilan ini memproses isyarat warna merah, hijau dan biru secara terpisah. Dengan demikian, teks dan grafik yang dihasilkan juga lebih bagus.
VARIABLE-FREQUENCY MONITOR
Adapter tampilan yang berbeda sering kali membangkitkan isyarat yang berbeda pula, sehingga ada beberapa layar tampilan yang tidak bisa dipasang dengan adapter tertentu. Layar tampilan ini memungkinkan kita untuk menggunakan adapter tampilan yang berbeda, sehingga apabila ada tekhnologi adapter penampil yang lebih baru kita tidak perlu membeli layar tampilan yang baru pula.
Untuk melengkapi informasi diatas, saat ini dipasaran perangkat keras tersedia layar tampilan dari berbagai ukuran. Ukuran layar tampilan yang umum dipergunakan adalah 14 Inchi atau 15 Inchi, tetapi ada juga layar tampilan yang berukuran 17 Inchi dan 20 Inchi, yang tentu harganya jauh lebih mahal.
Printer
Alat pencetak. Istilah ini umum digunakan untuk pencetak karakter atau gambar ke suatu media (seperti kertas).
JENIS-JENIS PRINTER:
Dot-matrix printer
Menggunakan pita bertinta. Printer Dot-Matrix adalah pencetak yang resolusi cetaknya masih sangat rendah. Selain itu ketika sedang mencetak, printer jenis ini suaranya cenderung keras serta kualitas untuk mencetak gambar kurang baik karena gambar yang tercetak akan terlihat seperti titik-titik yang saling berhubungan. Head dari printer jenis ini, terdiri atas 7 atau 9 ataupun 24 jarum yang tersusun secara vertical dan membentuk sebuah kolom.
Pada saat bekerja, jarum yang ada akan membentuk character images melalui gesekan-gesekan jarum pada karbon dan kertas. Printer jenis ini juga merupakan character printer. Kecepatannya sangat bervariasi, tapi untuk Epson LX-80, adalah 80 caharacter per second.
Pada saat head-printer bergerak dari kiri kekanan sambil menyentuh kertas, maka huruf yang sudah terpola dalam suatu susunan jarum akan segera muncul. Pola huruf ini kemudian diterima oleh pita karbon yang dibaliknya terdapat kertas, dan terjadilah pencetakan huruf demi huruf.
Inkjet printer
Tidak berisik, kualitas cetakan baik. Pencetak dengan cara kerja menyemprotkan tintanya ke media cetakan
Thermal printer
Tidak berisik, murah. Menggunakan kertas khusus (berlilin) atau kertas biasa.
Laser printer
Hasil berkualitas tinggi. Alat pencetak yang cara kerjanya dengan cara memanaskan kertas (kertas yang digunakan kertas khusus) menggunakan jarum yang dipanasi dan mendekatkan jarum yang dipanasi tadi ke kertas yang peka terhadap panas tersebut.
Plotter
Menggunakan pena untuk menggambar di atas gulungan kertas. Printer grafis yang menggambar dengan menggunakan pena-pena tinta, plotter juga merupakan perangkat output pertama yang mampu mencetak gambar berukuran gambar sebesar gambar arsitektur dan engineering.
Photographic printer
Menghasilkan slide & cetakan foto.
Newspaper/magazine-layout systems
Hasil berkualitas produksi.
Masukan Berbentuk Suara
Terdapat 2 kategori utama dari piranti masukan berbentuk suara:
§  Piranti-piranti pengenalan kata (word recognition) yang mampu merespon ucapan-ucapan secara individu atau perintah-perintah yang menggunakan teknik yang dikenal sebagai speaker verification. Pertama kali sistem akan membangkitkan suatu template untuk mengenali suara user
§  b. Piranti pengenalan kalimat (speech recognition) yang mampu mengenali hubungan antar kata terucap didalam kalimat atau frase. Teknik-teknik statistik dipakai dalam hal pola perekaman suara yang akan dicocokkan dengan kata-kata terucap
Terdapat 2 kategori utama dari piranti masukan berbentuk suara:
§  Piranti-piranti pengenalan kata (word recognition) yang mampu merespon ucapan-ucapan secara individu atau perintah-perintah yang menggunakan teknik yang dikenal sebagai speaker verification. Pertama kali sistem akan membangkitkan suatu template untuk mengenali suara user
§  Piranti pengenalan kalimat (speech recognition) yang mampu mengenali hubungan antar kata terucap didalam kalimat atau frase. Teknik-teknik statistik dipakai dalam hal pola perekaman suara yang akan dicocokkan dengan kata-kata terucap
Pengenalan, Digitisasi, dan Penghasilan UcapanMacam-macamnya:
Discrete-word recognition
§  Mengenali kata yang diucapkan orang satu per satu.
§  Kehandalan 90-98% untuk kosakata 20-200 kata.
§  Berguna jika:
§  Tangan pembicara sibuk.
§  Mobilitas diperlukan.
§  Mata pembicara sibuk.
§  Kondisi yang keras (di bawah air, perang) atau terkungkung (dalam kokpit) yang tidak memungkinkan pemakaian keyboard.
Speech recognition
§  Mengenali kata-kata yang diucapkan secara normal.
§  Harapan: pendiktean dokumen, transkripsi rekaman suara.
§  Contoh: Dragon NaturallySpeaking, IBM ViaVoice.
Speech store and forward
— Penyimpanan dan pengiriman kembali pesan yang diucapkan.
— Voice mail bekerja handal, berbiaya rendah, dan disukai pemakai.
d) Speech generation
— Komputer menghasilkan ucapan.
— Disukai untuk keadaan tertentu
e) Audio tones, audiolization, music
— Umpan balik berupa suara (bukan ucapan).
— Audio tone: nada sebagai output komputer.
— Audiolization: presentasi informasi yang lebih kompleks dengan kombinasi suara.
Pengaruh Perangkat Interaktif
Pemakai sebuah komputer biasanya akan berlangsung dalam waktu yang berorde jam, terutama bagi mereka yang menggunakan komputer sebagai alat bantu kerja utama. Kita semua akan mengatakan setuju bahwa komputer merupakan alat bantu kerja yang sangat canggih dan dapat mengurangi beban rutinitas yang sering dijumpai oleh para pegawai kantor atau siapapun juga.

0 komentar:

Posting Komentar
